GGJ低压无功智能补偿装置

  产品介绍

GGJ低压无功智能补偿装置采用计算机辅助设计(CAD)，引入微电脑控制，对无功量实行智能化跟踪补偿，其结构合理，技术**，广泛应用于低压电网，提高功率因数，减少无功损耗，改善供电质量，是新一代的节电产品。

专用于容130-600KVA三相变压器的无功功率补偿。

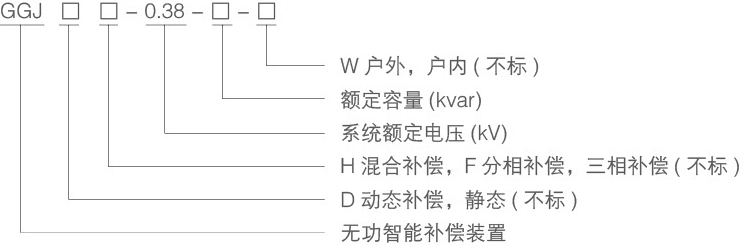

  型号及含义

  主要特点

1.采用智能控制器控制，功能齐全。性能可靠，补偿方式自动；可将功率因数提高致0.9以上；

2.实时显示电网功率因数，显示范围：滞后(0.00-0.99)，超前(0.00-0.99)；

3.具有过电压、过谐波、过补偿、系统故障、缺相、过载等多种综合保护功能：

4.记忆已设定的参数，系统停电后不会丢失参数，电网恢复正常后，自动进人运行状态，无须人员值守；

5.可根据电网负荷平衡状况，采取分相补偿或混合补偿；

6.抗干扰能力强，能抵御从电网直接输入的幅值2000V干扰脉冲，高于**专业标准。

  主要功能

可配电网监测功能；

实时测量和整点纪录变压器低压侧的三相电压、电流、频率、有功功率、无功功率、功率因数、有功电度、无功电度；电压电流总畸变率和2—25次谐波含量；

具有RS-232和RS-485接口，可进行掌上电脑数据抄录，也可通过远程通讯功能实现无线抄表，装置测试，参数设置和时实测量数据及纪录数据的读取；

数据分析功能：可对运行负荷数据进行分析处理、统计查询；综合分析供电质量，计算电压合格率，供电负荷率，可靠率及*大负荷率；分时段查询功率因数、有功功率和无功功率；绘制各相电压、电流、功率因数等曲线图；打印综合分析及统计报表。

  技术参数

1.额定电压：0.38-0.66kV；

2.额定频率：50Hz：

3.额定容量：1-600kvar；

4.适用电压范围：(0.85-1.1)倍额定电压；

5.*大允许电流：1.3倍额定电流；

6.控制回路：1-16回路；

7.投切时间：1-150S/次，可调；

8.工作方式：自动，连续运行。

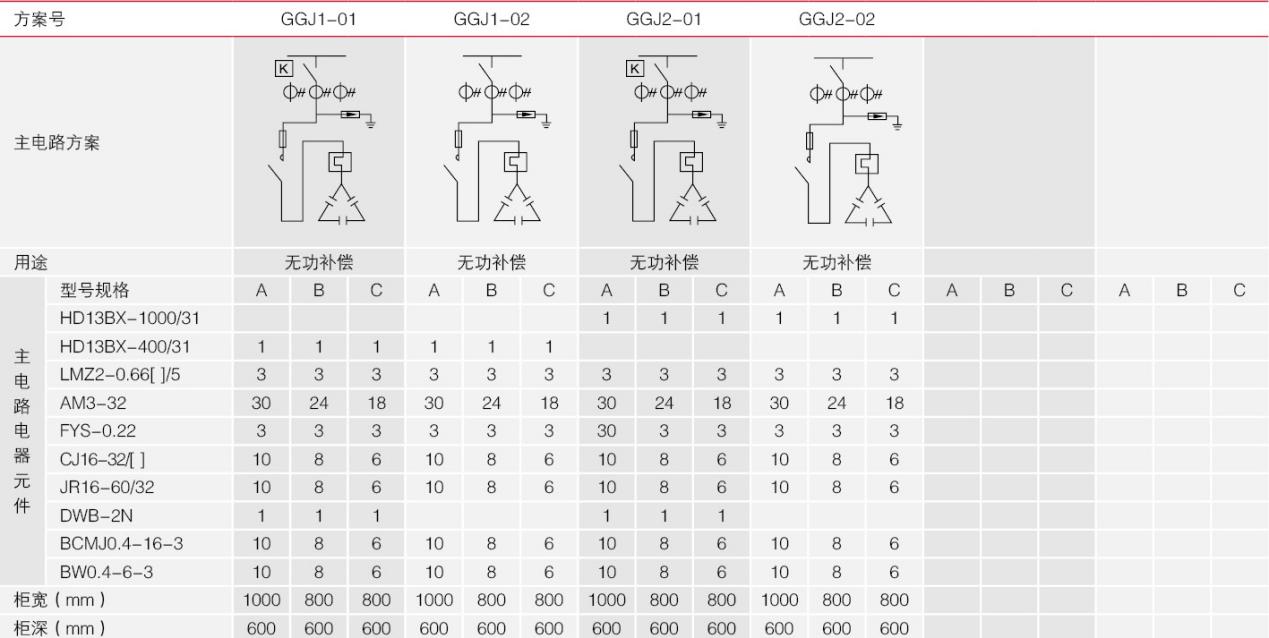

  主电路方案图

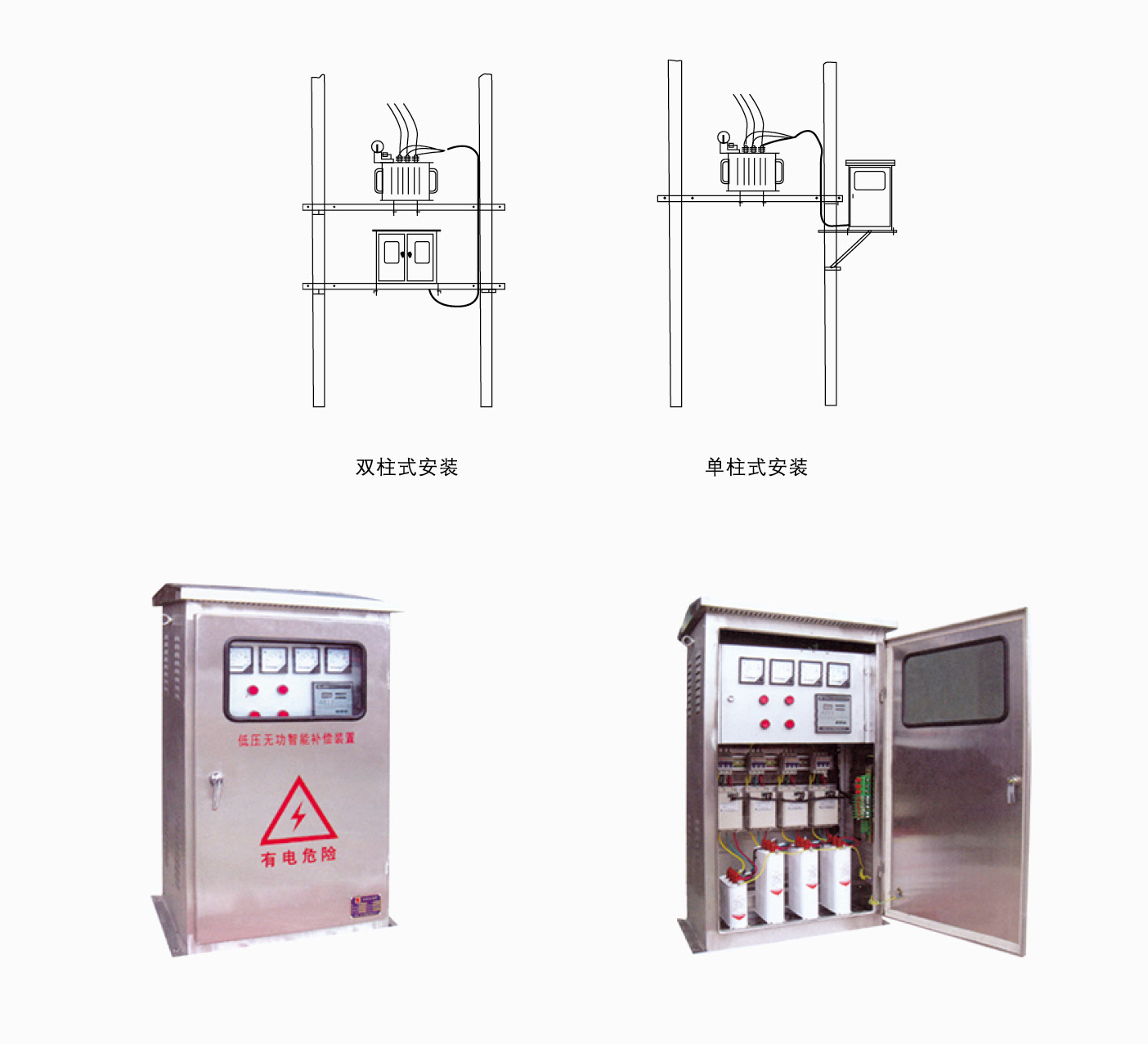

  安装尺寸

  订货须知

1.确定变压器额定容量，二次侧额定电压，二次侧电流互感器变比：

2.确定无功负荷状况和受电自然功率因素，被补偿系统和设备的工作总电流及波动范围；负荷特性为冲击性负荷、波动负荷还是常规稳态负荷；

3.装置型号、类型、总容量；

4.装置为户外箱式，所用材料：普钢/不锈钢以及箱体的颜色；

5.装置为户内柜式，装置的颜色；若需与其他配电柜并柜，需说明其他配电柜的型号、拼柜方式；

6.户外柱上安装，可单杆安装或双杆安装。
