用过或者了解过高压开关柜的人多于其五防都有所耳闻，那么高压开关柜五防到底是什么？为了达到五防设计上高压开关柜有什么要求？红苏电气就来为大家揭秘高压开关柜五防是如何设计的。
一、五防介绍
高压开关柜五防包括了五个方面：
一防误分、合断路器
二防带负荷分合隔离触头；
三防带电接地；
四防接地送电；
五防误入带电间隔。
二、五防设计要求
1、为了让高压开关柜具有防止误分、误合断路器的功能，在设计时就需要采用在断路器操作空式开关上装设红绿翻拍、是否对位提示是否错位。如果控制开关装配在集中控制室时需要在开关柜上增设检修控制开关，在上面装程序锁或红绿翻拍，它只有检修和运行两个位置，在运行位置时触点接通控制开关合闸回路，而在检修位置时触点断开控制开关合闸回路、闭合跳闸回路以保证检修的安全进行。
2、为了让高压开关柜具备防止带负荷分合隔离触头的功能，在设计上要注意以下三个方面：
A、开关柜的隔离触头防误设计采用强制性的连锁机构，也就是在断路器处于合闸时手车是不能拉出和推入操作的，推入时定位钩被档锁阻拦无法推入，只有在定位钩脱位手车之后才能被拉出，用户使用操作手柄操作定位钩脱位的同时通过联动机构分闸达到防误的功能；
B、为了让隔离手车具备防误功能采用电气闭锁，使用装配在隔离手车柜内的行程开关来避免带负荷推隔离手车，使用断路器动断触点串联的电磁锁来防止带负荷隔离手车。如果在内外桥接线系统中使用隔离手车，这个时候隔离手车防误操作和两个断路器有关的，就要增加一个行程开关来控制对应的断路器，另外电磁锁回路也要增加串联断路器的触点；
C、高压开关柜使用的变压器使用的是电气连锁方式，当用户使用操作手柄让手车定位钩脱位后，行程开关也就断开低压侧接触器的控制回路让变压器不带负荷，从而达到了放置带负荷分合隔离触头的功能。
3、为了让高压开关柜具备防止带点接地的功能，使用电气和机构双重强制联锁，在断路器手车没有退出工作位置时，手车就会挡住接地开关轴的转动，或者手车退出柜内仍带电时，和带电显示装置连接的电磁锁就会锁住接地开关转轴，这样接地开关就不能进行合闸操作了。
4、为了让高压开关柜具备防止接地送电的功能，在接地开关合上接地时转轴上挡板会组织断路器进柜，从而到了防止接地时的送电操作；
5、为了让高压开关柜具备防止误入带电隔离的功能，在开关柜处于运行状态时从柜外不能进入柜内；当手车退出柜外时绝缘门就会自动的封闭，让手车室内和高压带电梯完全隔离，即使进入也不会触碰到带电体，并且高压开关柜外壳、护板必须使用专业工具才能打开，并且只能够在确认柜体内不带电的时候才可以开启柜门。

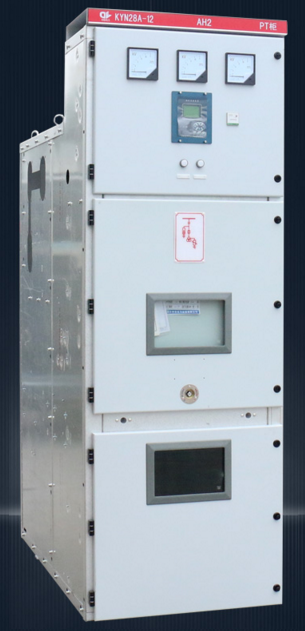

相关产品推荐：高压开关柜
