在现代电力系统中，充气柜作为一种重要的高压开关设备，扮演着关键角色。而充气柜图片不仅展示了其结构和功能，还帮助我们更好地理解和应用这种设备。本文将详细探讨充气柜图片的内容，通过分析其各个部分及其应用场景，揭示充气柜在电力系统中的重要性。
一.充气柜图片的构成
充气柜图片通常展示了充气柜的外部结构、内部组件及其工作原理。通过这些图片，我们可以直观地了解充气柜的设计和功能。
1.外部结构

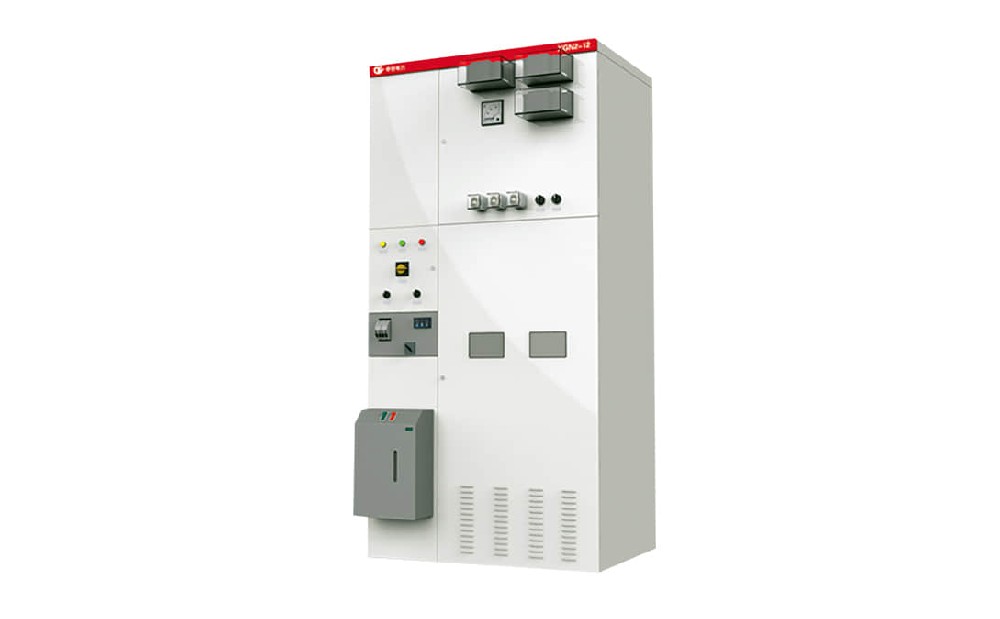

在充气柜图片中，引人注目的是其紧凑的外部结构。充气柜通常采用金属外壳，全封闭设计，这不仅提供了坚固的保护，还防止了外界环境对设备的影响。从图片中可以看到，充气柜外部通常配有操作面板和显示屏，方便操作和监控。
2.内部组件
在充气柜图片的内部剖面图中，可以清晰地看到其核心组件。主要包括：
（1）六氟化硫（SF6）气体绝缘室：这是充气柜的核心部分，六氟化硫气体作为绝缘介质，提供了优异的电气绝缘性能。
（2）断路器：用于电路的开合操作，能够在故障情况下迅速切断电源，保护电力系统的安全。
（3）隔离开关：用于电路的隔离操作，确保在维护和检修时的安全。
（4）电流互感器和电压互感器：用于监测电流和电压，提供直观的数据支持。
3.工作原理
充气柜图片还展示了其工作原理图，帮助我们理解其操作过程。通过图示可以看到，当电力系统正常运行时，充气柜通过断路器和隔离开关控制电流的通断。而在故障情况下，断路器会迅速动作，切断电流，保护系统的安全。
二.充气柜图片的应用场景
充气柜广泛应用于城市电网、工业园区、轨道交通和电厂等领域。通过不同场景下的充气柜图片，我们可以更好地理解其应用价值。
1.城市电网
在城市电网中，充气柜图片展示了其在配电站中的安装和使用情况。充气柜紧凑的结构和高可靠性，使其成为城市配电网络中的重要设备。图片中，充气柜通常被安装在配电室内，进行电力的分配和管理，确保城市的稳定供电。
2.工业园区
工业园区的充气柜图片显示了其在复杂环境中的应用。由于工业生产环境复杂，对设备的稳定性和耐久性要求较高，充气柜的全封闭设计和高绝缘性能正好满足了这一需求。图片中，充气柜通常安装在厂房内或设备间，为生产设备提供可靠的电力供应。
3.轨道交通
轨道交通系统对电力设备的安全性要求高，充气柜图片展示了其在轨道交通中的应用。图片中，充气柜被安装在变电站内，通过十分有效的电力控制和保护，确保轨道交通系统的稳定运行。
4.电厂
电厂中的充气柜图片展示了其在发电设备中的应用。在电厂中，充气柜不仅为发电设备提供电力控制和保护，还通过监测和管理电流电压，确保电力的稳定输出。图片中，充气柜通常安装在发电设备旁边，进行实时监测和管理。
三.总结
充气柜图片不仅展示了充气柜的结构和功能，还帮助我们深入理解其在电力系统中的应用和重要性。通过分析充气柜图片，我们可以看到其紧凑的外部结构、精致的内部组件和良好的工作原理，这些都使得充气柜在现代电力系统中占据了重要地位。无论是在城市电网、工业园区、轨道交通还是电厂，充气柜都以其强大的性能和可靠性，为电力系统的稳定运行提供了坚实的保障。充气柜图片为我们提供了一个直观而详细的视角，让我们更好地了解和应用这一重要的电力设备。
