环网供电系统中的每个独立箱式变电站(也称组合变电所)是一种按一定接线方式集成高压开关柜、配电变压器和低压配电装置的工厂预制件，室内外配电设备结构紧凑。
目前，箱式变电站的基本结构是高压室、变压器室和低压室两种结构，它们以字形排列，或以字符形式分开，有无操作走廊，有两种形式。
箱式变电站的供电方式是：环网供电、终端供电、双输入线供电(包括内外桥双输入线)，这三种供电方式具有良好的互换性。一般情况下，电缆或架空设备可用于进线方式。高压室采用了SF6断路器、真空断路器、压力气体负载开关等完善可靠的紧凑元件，具有防止误操作和联锁的综合功能。低压腔具有电源、照明、计量、无功补偿、控制等功能。变压器一般采用油浸式变压器或干式变压器，采用温控、强制通风、防冷凝测量等方式。箱式电站的骨架是用型钢焊接或螺栓固定的。外壳主要由钢板、热镀锌钢板和铝合金板组成，表面涂覆防护漆。

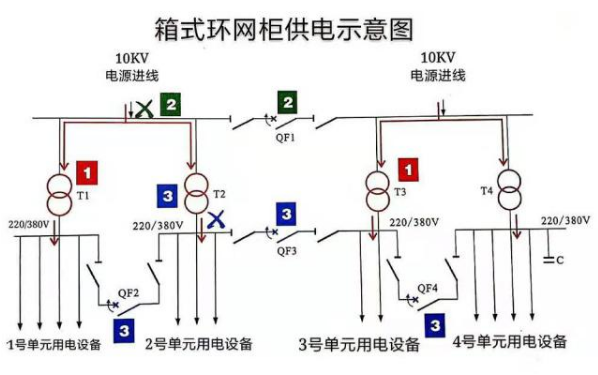

环网配电高压一次电压转换供电线路中有两条独立的供电线路，当发生故障时，可由另一配电设备供电。
将一次变压器供电线路的两条独立线路分别送入10 kV电压，其中一条电压为220 V/380 V，通过变压器的T1和T2电压，分别向1单元和2单元供电，另一条通过电力变压器的T3和T4电压分别供电给单元3和单元4。
(2)当电源出现故障而无法供电时，环网柜内的高压断路器可以关闭。如果左侧电源发生故障，关闭的高压断路器QF1可由右高压电源供电给四支路变压器。
同样，当四环网柜电力变压器中的一个发生故障时，低压侧断路器QF2、QF3和QF4也可以关闭，其他电力变压器也可以用来继续向它们供电。
