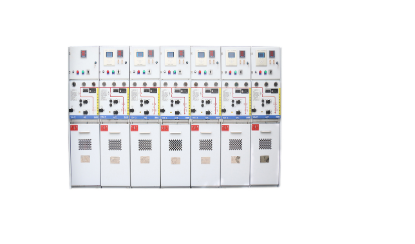

HXGN-10型高压环网柜（H-充气柜；X-厢式；G-移动式；N-室内）柜门构造是用厚钢板卷制电焊焊接拼装而成，防水等级IP2X。柜门上端为母线室，仪表盘室位于母线室的前侧，用厚钢板隔开。柜门中间为负荷开关室，负荷开关与别的元器件中间设立绝缘层挡板。针对电缆线进出线柜，其柜底配有可拆卸的主题活动后盖板；针对空架进出线柜，其柜上可改装母线安全通道或遮掩架。HXGN-10型HXGN-10系列产品气体充气柜具备15种计划方案，在其中01号计划方案为负荷开关断路器柜；02号计划方案为负荷开关柜，这二种柜都设立接地开关；09号计划方案为计量检定柜。该系列产品充气柜的机壳选用厚钢板卷制，螺丝拧紧拼装而成的金属材料全封闭式构造。柜门由4根立杆，上后盖板，下底版，前板，后侧板，档板等构成。
负荷开关柜反面有左右二块用螺丝固定不动的门；负荷开关断路器柜反面则有3块门边框。门边有视窗，可观查负荷开关和接地开关所在的部位；柜与柜中间母线联接为红梅花断路器接插方式，母线装有绝缘护套管。柜的顶端可依据客户规定，加设仪表箱。充气柜中安裝的负荷开关为胀气式的，无油渍无毒性；配置的手动式，电动式操作组织为扭转弹簧储能技术组织，构造简易，操作力度不大。
负荷开关，接地开关及反面板中间设立机械设备互锁设备，他们之间的操作关系如下所示：
1）接地开关合闸后，负荷开关不可以操作，反面板能够 开启；
2）接地开关分闸后，负荷开关能够 操作，反面板不可以开启；
3）负荷开关分闸后，接地开关能够 操作，反面板能够 开启；
4）负荷开关合闸后，接地开关不可以操作，反面板不可以开启。GE型它是一种引入型号规格，它选用SF6负荷开关。操作组织为弹黄储能技术式，具备快合快分设备，分闸组织是在合闸动作中全自动拉簧开展储能技术的，根据分闸电磁线圈或HRC熔断器操纵（击发）脱口。8DJ208DH10为SF6负荷开关，收尘器选用不锈钢板金属激光焊接机，彻底密闭式电焊焊接，不会有一切漏汽点和密封垫；在其中8DJ20为不能拓展共气箱构造；8DH10为可拓展式；选用模块化，考虑各种各样终端设备型和环网型客户的要求。高压环网柜具备结构紧凑、占地小、免维护保养等优势。
