充气柜穿墙套管碎裂故障分析

1.故障现象

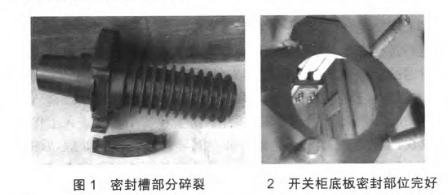

10kV充气柜运作一段时间后，低气压警报运行，隔离开关气室压力降低，经SF。气体检漏仪检验为穿墙套管部分漏油，拆换穿墙套管后发现密封性槽部分破裂，如图已知1如图，开关柜底版密封性位置原样，如图已知2如图。

1.3常见故障分析

如图已知1如图，穿墙套管密封性槽部分破裂发生汽体泄漏，与穿墙套管协助部分的突面光洁无缺点。开关柜从一开始在安裝出厂设置后无漏油现象，运作一段时间，隔离开关电源开关分合操作多次后出现汽体泄露。现我们对于穿墙套管连接结构进行分析。

1.2.1穿墙套管上方连接结构分析

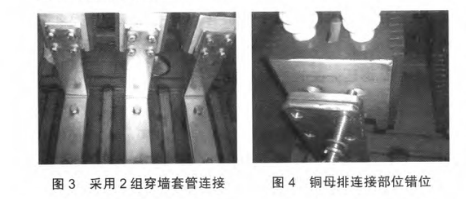

穿墙套管上方与开关柜隔离开关下出界铜铜排直接接入，铜铜排直接与隔离开关静触座托架硬接入，因为此开关柜为大电流量1400A，故选用2组穿墙套管，如图已知3如图。拆卸铜铜排后，铜铜排接入位置出现错位脱位，如图已知4如图。究其原因穿墙套管在铜铜排接入后存在很大的接入剪切力，当开关柜隔离开关分重合闸时，此剪切力直接作用于穿墙套管上，隔离开关的分合操作力所有传送给穿墙套管，大大增加了穿墙套管的剪切力形变，在一定的相互作用力下穿墙套管就发生了破裂。

1.2.2穿墙套管底下连接结构分析

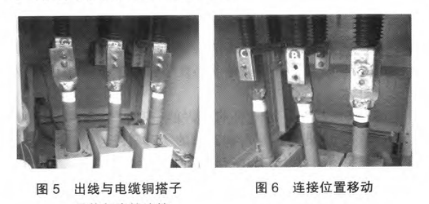

穿墙套管底下为出界，与电缆线铜搭子电导体部直接接入，如图已知5如图。拆卸接入地脚螺栓后发生接入位置手机移动，如图已知6如图。此现象说明电缆线铜搭子与穿墙套管存在很大的接入形变，并产生剪切力，在电缆线插电后产生的电驱动力和接入剪切力提高认识作用于穿墙套管，促使穿墙套管发生破裂。

1.2.3穿墙套管突面连接结构分析

充气柜生产厂家认为穿墙套管与开关柜通过O形橡胶密封圈与开关柜打磨面底版用地脚螺栓夹紧固定，形成汽体密封性，如图已知7如图，拆卸穿墙套管后如图已知8如图。2个穿墙套管位置很远，在打气后气室底版容易产生形变，地脚螺栓固定后一样存在形变剪切力，长时间运作后穿墙套管存在破裂的可能。
